滿足剛性玻璃基底表面的薄膜類太陽能電池刻蝕，采用四臺設備分別對應不同薄膜電池不同功能層刻蝕需求。
客戶服務熱線
萬先生 135-4505-0045
楊先生 134-2989-9098
基本功能

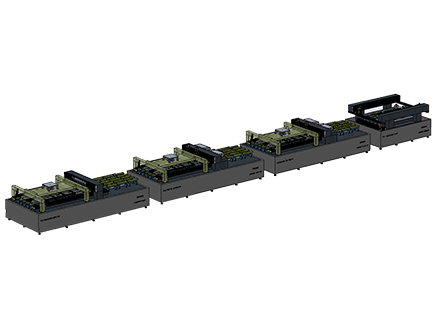

滿足剛性玻璃基底表面的薄膜類太陽能電池刻蝕，采用四臺設備分別對應不同薄膜電池不同功能層刻蝕需求。
激光劃線設備均采用多頭進行加工，P1設備有12個激光加工頭，P2/P3設備有兩個激光加工頭，每個激光頭可分6束激光束，即一次可刻劃12條線，大大提高了設備的加工效率。P4設備在工件上方布置有2個激光頭沿長邊進行清邊，在工件下方布置有2個激光頭透過玻璃沿短邊進行清邊，4個頭同時加工，互不影響。
節拍：（沿長邊劃線，8mm線間距，150條/片）
按照2400×1200mm規格電池片估算，激光凈劃線時間約30S，以12m/min的輸送速度計算，工件輸送時間約12s，輸送裝置下降時間2s，工件加緊定位時間7s，輸送帶上升時間約2s，單片生產節拍T=12s+2s+7s+30s+2s=53s，則設備的加工節拍約60s/片。
性能參數
參數 | P1激光刻蝕機 | P2激光刻蝕機 | P3激光刻蝕機 | P4激光刻蝕機 |
激光波長 | 532/355/1064nm | 355/532nm | 355/532nm | 1064nm |
功率 | 30-60W | 50-60W | 50-60W | 200W |
加工頭數 | 12頭 | 12頭 | 12頭 | 4頭 |
電池片尺寸 | 2400×1200×3.2mm（尺寸可根據客戶需求定制） | |||
加工時間 | 約60s/片（沿長邊劃線，線間距8mm，150條線） | |||
直線電機重復精度 | ±1um | |||
直線電機定位精度 | ±3um | |||
電機最高速度 | 1.5m/s | |||
輸送帶速度 | 12m/min（速度可調，會對節拍造成影響） | |||
輸送方向 | 沿長邊輸送 | |||
輸送方式 | 輸送帶+氣浮板 | |||
進出料高度 | 950±20mm | |||
